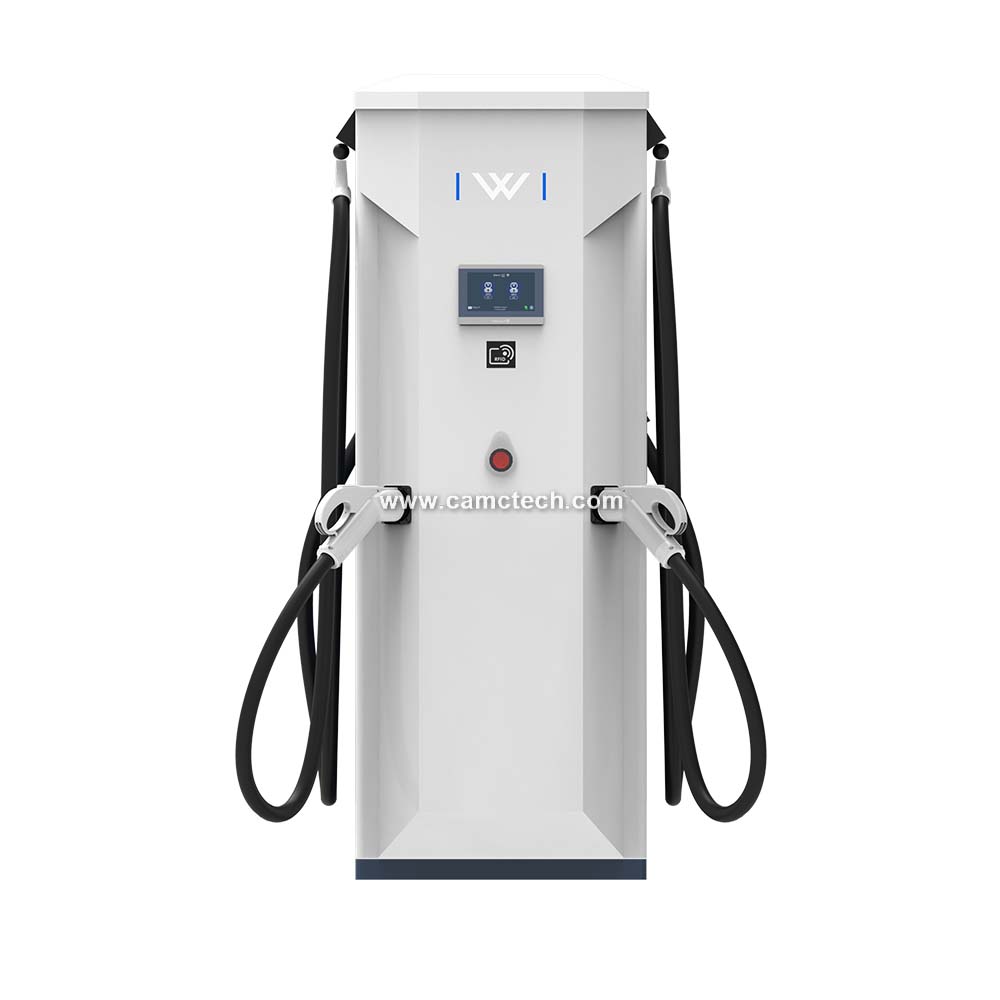

محطة شحن CAMC: دليل العملية الكامل للتثبيت والاستخدام الموحد لمحطة شحن DC من نوع الخزانة

1 、 مسح ما قبل التثبيت وتخطيط المخطط

قبل البناء الرسمي، يعد المسح في الموقع شرطًا أساسيًا لضمان التشغيل المستقر للمشروع. أولاً، تأكد من قدرة مصدر الطاقة. أكوام DC من النوع الخزانة هي في الغالب مدخلات ثلاثية الطور 380V، مع طاقة واحدة تتراوح من 60kW إلى 240kW. من الضروري حساب السعة المحجوزة للمحول وحجز ما لا يقل عن 20٪ من هامش الطاقة لتجنب الحمل الزائد للمحول عندما يتم شحن وحدات متعددة بسرعة في نفس الوقت. في الوقت نفسه، تأكد من مسار مد الكابل، وتقصير طول الكابل قدر الإمكان، واختيار قطر الكابل بشكل معقول بناءً على الطاقة والمسافة، وتقليل انخفاض الجهد وفقدان الخط.

فيما يتعلق باختيار الموقع، ينبغي ترتيب محطات شحن الخزانات في منطقة صلبة ومسطحة على الأرض، مع تجنب تراكم المياه المنخفضة، ومخارج الحريق، وعرقلة الأشجار. احتفظ بما لا يقل عن 0.8 متر من مساحة تبديد الحرارة والصيانة حول الخزانة لضمان دخول الهواء والعادم بشكل سلس، ويجب عدم تراكم أي حطام في المنطقة المحيطة. يتطلب التثبيت الخارجي التخطيط لمرافق الحماية من المطر والشمس. عندما يتم نشر خزانات متعددة جنبًا إلى جنب، يجب تخصيص مساحة لمرور السيارة وتشغيل البندقية. يجب أن يكون طول كابل الشحن قادرًا على تغطية أماكن وقوف السيارات المجاورة.

يجب أن يكون موظفو البناء حاصلين على مؤهلات كهربائية صالحة، وإعداد الكابلات المدرعة القياسية الوطنية، ومسامير التثبيت المجلفنة، وقناة مثبطات اللهب، ومواد التأريض، ووحدات الحماية من الصواعق، وإعداد خطط البناء، وإكمال تقارير الطاقة قبل دخول الموقع.

2 、 البناء الأساسي وتحديد موضع الخزانة وتثبيتها

تتميز كومة الشحن DC من نوع الخزانة بوزن كبير ويجب صبها بقاعدة خرسانية. يمنع منعا باتا وضعه مباشرة على الأرض. حفر حفرة الأساس طبقاً لرسومات المعدات وبعمق لا يقل عن 0.5 متر. ضع طبقة من الرمل والحصى المتدرج في الأسفل ثم قم بضغطها ثم صب الخرسانة C30. يجب أن تكون القاعدة على ارتفاع حوالي 20 سم عن سطح الأرض لمنع نقع الأرض في الماء. يتم تثبيت مسامير التثبيت وقنوات الكابلات مسبقًا في القاعدة وفقًا لمواضع الثقب، ولا يمكن تركيب الخزانة إلا بعد أن يتم ترسيخ الخرسانة تمامًا.

ارفع الخزانة على القاعدة، وقم بمحاذاتها مع فتحات مسامير التثبيت، واستخدم ميزانًا لمعايرة الوضع الرأسي للخزانة، وقم بإحكام ربط مسامير التثبيت المقاومة للصدأ بالتساوي، وتأكد من ثبات الخزانة دون اهتزاز. يتم إدخال الكابل في فتحة الدخول السفلية للخزانة من خلال الأنبوب المدمج مسبقًا، ويتم حجز الطول المناسب داخل الخزانة للصيانة اللاحقة. يتم توصيل جميع وصلات الكابلات باستخدام أطراف تجعيد، ويتم إغلاق الوصلات بأنابيب الانكماش الحراري. يتم تثبيت حلقات مانعة للتسرب مقاومة للماء في مواقع الأسلاك الخارجية لمنع تسرب مياه الأمطار.

يجب وضع كابلات الكهرباء وكابلات الإشارة في فتحات منفصلة بمسافة لا تقل عن 200 ملم لتجنب تداخل الإشارة. يستخدم سلك التأريض سلكًا مزدوج اللون أصفر وأخضر بمساحة مقطعية لا تقل عن 16 ملليمتر مربع، ويتم توصيله بشكل موثوق بالهيكل المعدني للخزانة.

3 、 إنشاء الأسلاك الكهربائية ونظام التأريض

يتكون مدخل كومة DC من نوع الخزانة من خمسة أسلاك، مع أسلاك حية ثلاثية الطور U وV وW متصلة بنهاية مصدر الطاقة لقاطع الدائرة، والسلك المحايد N والسلك الأرضي PE متصلان بالقضبان النحاسية المقابلة. قبل توصيل الأسلاك، يجب وضع قاطع الدائرة ذو المستوى الأعلى في وضع قطع الاتصال. وبعد التأكد من انقطاع التيار الكهربائي، يمكن تنفيذ العملية. بعد اكتمال الأسلاك، تحقق من إحكام جميع الأطراف لتجنب ارتفاع درجة الحرارة الناتج عن التوصيلات الخاطئة.

نظام التأريض هو قلب الأمان، ويجب توصيل الغلاف المعدني للخزانة وخزانة التوزيع والقناة المعدنية بشكل موثوق بخط التأريض الرئيسي لتشكيل شبكة تأريض مشتركة بمقاومة تأريض لا تزيد عن 4 أوم. يفضل أن يتم دفن قطب التأريض في تربة رطبة ومعالجته بالفولاذ المجلفن لمنع التآكل. قم بتركيب قواطع الدائرة المطابقة، وواقيات التسرب، ووحدات الحماية من الصواعق في خزانة التوزيع الداعمة. يجب ألا يتجاوز وقت عمل الحماية من التسرب 0.1 ثانية، ويمكن تفريغ الصواعق بسرعة من خلال وحدة الحماية من الصواعق.

بعد الانتهاء من جميع التوصيلات، استخدم مقياس قوة 500 فولت لاختبار مقاومة العزل بين الأجزاء الحية والقشرة، والتي يجب ألا تقل عن 10 ميجا أوم. تأكد من صحة تسلسل الطور وتأكد من عدم وجود دوائر قصيرة أو أخطاء في الطور قبل إمداد الطاقة تدريجيًا.

4 、 القدرة على التكليف وقبول المشروع

بعد التشغيل، لاحظ ما إذا كانت شاشة عرض الخزانة وأضواء المؤشر تبدأ بشكل طبيعي، وتحقق من وجود أي إنذار أو رسائل خطأ. قم بتكوين معلمات اتصالات الشبكة، والاتصال بنظام إدارة العمليات الخلفية، واختبار ما إذا كانت الوظائف مثل رموز المسح الضوئي، وإيقاف بدء تمرير البطاقة، واكتشاف العزل، وحماية التوقف في حالات الطوارئ، وقفل مسدس الشحن، طبيعية أم لا.

عندما تسمح الظروف بذلك، قم بإجراء اختبار شحن كامل باستخدام مركبة حقيقية، ولاحظ العملية الكاملة لمصافحة الشحن والجهد الكهربي والتيار الناتج وإيقاف الشحن، وتحقق مما إذا كان من الممكن تشغيل الحماية من التيار الزائد والجهد الزائد والسخونة الزائدة بشكل طبيعي. أثناء عملية الاختبار، قم بمراقبة درجة الحرارة الداخلية للكابينة للتأكد من أن مروحة التبريد تعمل بشكل طبيعي وأنه لا يوجد أي انسداد في الهواء الداخل والخارج.

بعد أن تظهر جميع الاختبارات عدم وجود أي خلل، يتم تنظيم شهادة تأهيل المعدات ورسومات البناء وسجلات اختبار العزل والتأريض وإكمال قبول المشروع وتوفير التدريب الأساسي على التشغيل والاستجابة لحالات الطوارئ لموظفي إدارة المحطة.

5، إجراءات التشغيل القياسية لمحطة الشحن DC من نوع الخزانة

تدخل السيارة إلى مكان ركن الشحن، وتنتقل إلى ترس P، وتشد فرملة اليد، وتطفئ طاقة السيارة، وتفتح غطاء منفذ الشحن DC الخاص بالمركبة. تأكد من أن قابس مسدس الشحن خالي من تراكم الماء والبقع والأضرار. أخرج مسدس الشحن وقم بمحاذاته مع واجهة التيار المستمر في السيارة، وأدخله بسلاسة، وتأكد من توصيله بشكل صحيح من خلال سماع صوت قفل الإبزيم.

يتم إكمال مصادقة الهوية من خلال شاشة اللمس الخاصة بالخزانة، أو مسح الرمز أو تمرير البطاقة، ويقوم الجهاز تلقائيًا بمصافحة نظام BMS للسيارة للاتصال. بعد التأكد من حالة البطارية، يبدأ الشحن. أثناء عملية الشحن، يمكن عرض البيانات في الوقت الفعلي مثل طاقة الشحن والكمية المشحونة ودرجة حرارة البطارية وما إلى ذلك على الشاشة أو في الخلفية. يمنع منعا باتا سحب البندقية مباشرة أثناء عملية الشحن.

عند اكتمال الشحن أو الحاجة إلى إيقافه في منتصف الطريق، انقر أولاً على زر إيقاف الشحن الموجود على الشاشة أو البرنامج الصغير. انتظر حتى يقوم الجهاز بقطع مخرج الجهد العالي وفتح مسدس الشحن قبل سحب رأس البندقية. قم بتعليق مسدس الشحن بسلاسة مرة أخرى في فتحة الخزانة، وقم بفرد الكابلات لتجنب سحقها وتآكلها.

6 、 التشغيل اليومي واحتياطات السلامة

في الاستخدام اليومي، يُحظر الطرق على الخزانة أو شطف غلاف الجهاز مباشرة بالماء. عند توصيل أو فصل مسدس الشحن في الطقس الممطر أو الثلجي، احرص على عدم السماح للماء بالدخول إلى رأس المسدس، ولا تبدأ الشحن إذا كانت الواجهة رطبة. يقوم موظفو التشغيل والصيانة بالتحقق بانتظام مما إذا كانت مسامير التثبيت مفكوكة، وما إذا كان غلاف الكابل تالفًا، وما إذا كان الاتصال الأرضي سليمًا.

قم بتنظيف شاشة الغبار الخاصة بمدخل هواء الخزانة كل أسبوع لضمان تبديد الحرارة بشكل فعال؛ الاختبار الشهري لوظائف الحماية من التسرب والحماية من الصواعق، والمعايرة ربع السنوية لجهد الخرج ودقة التيار. عندما تتعطل المعدات وتنبيهات، توقف فورًا عن استخدامها، واقطع مصدر الطاقة عالي المستوى، واتصل بخدمة ما بعد البيع الخاصة بالشركة المصنعة للصيانة، ويُمنع منعًا باتًا غير المتخصصين من تفكيك هيكل الخزانة دون إذن. يجب أن تقوم صيانة إيقاف التشغيل بفصل قاطع دائرة الهواء الرئيسي الأمامي وتعليق علامة تحذير "عدم الإغلاق".

يعد التثبيت الموحد والاستخدام الصحيح ضروريين للاستفادة الكاملة من مزايا الشحن السريع عالي الطاقة لأكوام الشحن DC من نوع الخزانة وضمان التشغيل الآمن والمستقر على المدى الطويل للمحطة. يمكن أن توفر أكوام الشحن CAMC حلاً كاملاً للعملية لمحطات الشحن المختلفة، بدءًا من اختيار المعدات وتوجيه البناء وحتى تشغيل وصيانة ما بعد البيع.
